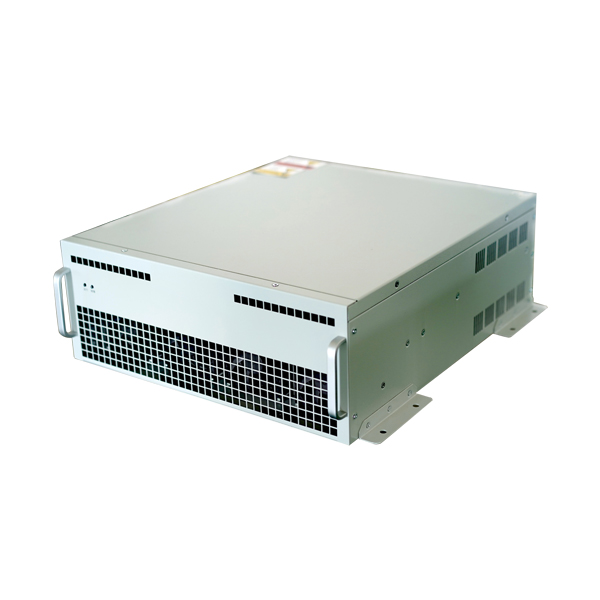

    SVG 靜止無功補償裝置
    APF600
    低壓靜止無功發生器

      主要特點

    1. 補償效果最好——功率因數可達0.99以上,線性輸出;
    2. 產品占地面積最小——同補償容量下,是傳統補償設備的一半體積;
    3. 補償方式多樣化——無功,分相補償;
    4. 形式最多樣——模塊化SVG組合靈活,可拼整機、可壁掛;
    5. 無極調速——調速,低噪音低損耗。


    關鍵特性

    補償方式靈活

    補償負載無功,解決因無功引起的三相不平衡問題。


    響應快

    響應時間≤5ms,線性補償。


    自動檢測

    整個補償過程全自動檢測運行,如若重啟運行會有自我診斷功能,故障消除后,自動投入使用。


    人機交互界面

    具有人性化的人機交互界面,可通過該顯示界面看到系統的實時電能質量信息(電壓電流波形、有功功率、無功率、視在功率功率因數、諧波等),操作簡單,可以遠控,也可以本控,大大減少人力成本模塊化。


    智能散熱

    散熱風機采用獨特的控制方式,實現無極調速,隨著設備的容量輸出,散熱風機會自動調整風機轉速,低音低損耗模塊。


    靈活搭配

    產品有25kar/50kvar/10kar,可靈活與TSC或APF組合,結合成為混補裝置,低成本,多功能的產品擴機并聯最多可達10臺。


    算法領先

    采用世界領先的功率組件GBT,功率密度大,可靠性高采用DSP高速檢測和運算的數字控制系統監控及顯示系統。


    遠程通信

    具備遠程通訊接口,可通過PC機實時監控。


    壽命長

    使用壽命長,平均無故障率大于等于12萬小時標準模塊化設計,縮短交付周期,同時提高了使用的可靠性和可維護性。


    技術參數

    指標項目

    技術參數

    輸入電壓

    380V,-30%~+20%

    輸入頻率

    50Hz,±10%

    接線方式

    3P4L+PE

    額定容量

    模塊:50kvar、100kvar,整機:100kvar~600kvar

    響應時間

    ≤5ms

    功率損耗

    <3%

    控制模式

    無功補償、恒無功、恒功率因數

    控制精度

    不低于2.5%

    補償功能

    諧波、無功、三相不平衡,優先級可選擇、設置

    CT采樣要求

    5A,單模塊網側、負載側均可,多模塊并機負載側

    保護

    過流、過熱、過壓等多項保護功能

    防護等級

    模塊IP20,整機IP30,整機更高防護等級可定制

    環境溫度

    -20℃~50℃(40℃以上降額)

    環境濕度

    ≤95%(45℃)無凝露

    海拔高度

    <2000m,2000 米以上按照GB/T 3859.2 降額使用

    外形尺寸(寬×高×深)

    模塊:440mm×222mm×575mm,

    整機:800mm×1000mm×2200mm,整機尺寸可定制

    安裝方式

    模塊:機架式或壁掛;整機:落地式安裝

    安裝傾斜度

    <5度

    顯示內容

    電壓、負載電流、補償電流、網側電流、模塊溫度、電壓畸變率、電流畸變率

    通訊接口及通訊方式

    RS485/CAN


    規格型號

    型號

    電壓

    容量

    接線方式

    模塊尺寸

    800×2200×1000,整機尺寸可定制

    FT-III-SVG-50/0.4

    400V

    50kvar

    三相四線

    440mm×222mm×575mm

    800mm×2200mm×1000mm,整機尺寸可定制

    FT-III-SVG-100/0.4

    400V

    100kvar

    三相四線

    440mm×222mm×575mm

    800mm×2200mm×1000mm,整機尺寸可定制
